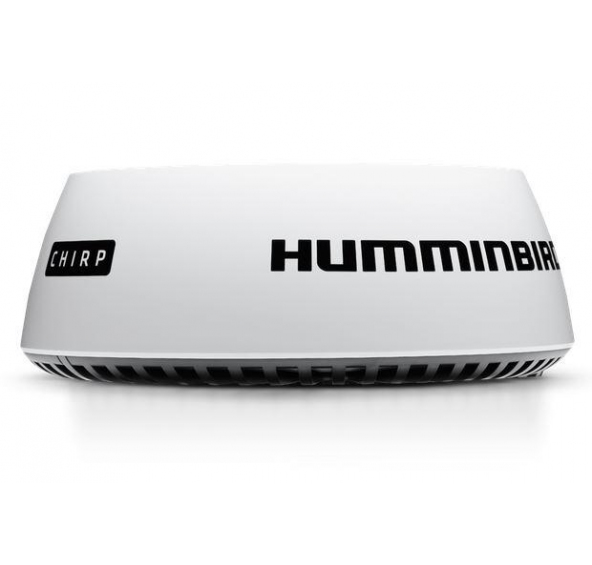

Humminbird Radar HB2124

Radar kompatibilní s modely řady SOLIX a vybranými modely řady HELIX (10x CHIRP SI GPS G2N, 12x Chirp SI GPS G2N, 7x CHIRP SI GPS G2N, 9x CHIRP DI GPS G2N, 9x CHIRP SI GPS G2N). Velikost 53 cm; vysílací frekvence 9345-9446 MHz; šíře paprsku 4,9° horizontální a 20 ° vertikální; špičkový výkon 20 W; propoojení Ethernet; maximální rozsah 1/16 NM; maximální dosah 24 NM; spotřeba 17 W (2 W sleep mode); šum < 4 dB; polarizace vertikální; vodotěsný.

FUNKCE:

• Kompatibilní s: všechny řady APEX, všechny řady SOLIX, všechny řady HELIX 15, všechny řady HELIX 12, všechny řady HELIX 10, všechny řady HELIX 9, všechny řady HELIX 8, vybrané síťové modely řady HELIX 7 (HELIX 7 MSI GPS G3N, HELIX 7 MDI GPS G3N, HELIX 7 CHIRP GPS G3N, HELIX 7 CHIRP SI GPS G2N, HELIX 7 CHIRP DI GPS G2N, HELIX 7 CHIRP GPS G2N), všechny řady ONIX, všechny řady ION
• Délka datového kabelu: 32,8 '
• Rozměr antény - 21 "uzavřený dóm; Typ antény - Patch Array; Špičkový výstupní výkon - 20 W, vysílací frekvence - 9354 až 9446 MHz
• Šířka paprsku (nominální) - 4,9 ° vodorovně a 20 ° svisle; Vstupní napětí - 12 nebo 24 VDC (minimální - 10,8 voltů, maximální - 31,2 voltů)
• Síť - Ethernet; Stupnice maximálního dosahu - od 1/16 do 24 námořních mil; Spotřeba energie - režim přenosu - 17 W; Pohotovostní režim - 7 W; Režim spánku - 2 W
• Duplexer - oběh; Šířky pulzu @ 3 dB - 40 ns až 14,7 µs; Délka CHIRP - 400 ns až 20 µs; Šířka pásma CHIRP - až 32 MHz
• IF šířka pásma - 26 MHz; Hluk - méně než 4 dB; Polarizace - horizontální
• Hydroizolace - IPX6
• Hmotnost - 5,3 kg
• Jednoletá omezená záruka
